cara mudah merakit speaker aktif

Merakit speaker aktif itu gampang asal ada niat kita untuk mencari ilmunya.
Disini saya akan menjelaskan bagaimana caranya :

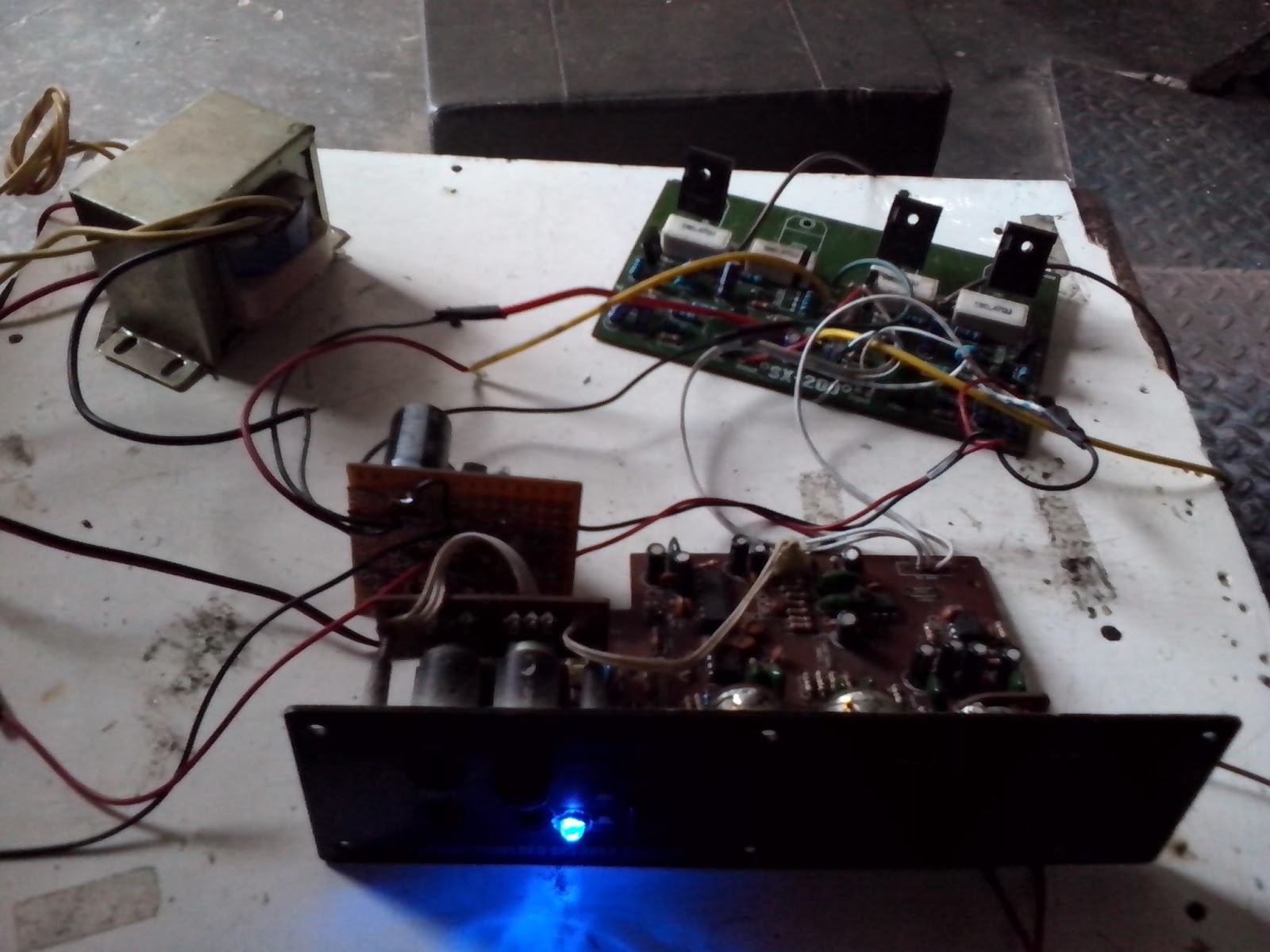

Siapkan alat kerja kita seperti solder,timah solder dll,sediakan juga perangkat speaker aktifnya yang akan kita rakit seperti:

- Tone control Mono

- Rangkaian ampli SX-200 mono

- Travo CT

- Rangkaian power suply dengan dua keluaran 24v dan 12v.


- kabel secukupnya.

Semua perangkat diatas bisa kita beli di toko elektronik yang menjual sparepart elektro  tentunya,soal harga sesuai keinginan dan kantong kita ya..
Langsung saja ke tahap perakitanya ya..

* siapkan travo..
Travo ada beberapa macam ada CT dan ada yang non CT tentunya sesuai kebutuhan.
Disini saya menggunakan travo CT karena sesuai dengan rangkaian ampli saya.solder kabel untuk arus listriknya di NOL dan 220.
* tahap selanjutnya siapkan rangkaian power suply yang berfungsi sebagai peubah  arus AC menjadi DC.kita rakit travo dan rangkaian power suplynya..

- 24v travo ke 24v rangkaian power suply
-CT travo ke CT rangkaian power suply.
Skemanya seperti itu.

*selanjutnya siapkan rangkaian ampli.
- output 24v dari rangkaian power suply ke input 24v rangkaian ampli.
-output CT rangkaian power suply ke input  CT rangkaian ampli.

Setelah semua sudah terpasang kita lakukan pengetesan Pasang speaker di R atau di L kabel yang satunya lagi di groung rangkaian ampli.ingat kita menggunakan arus listrik jadi hati-hati dalam melakukan pengetesan.
Colokan kabel listrik,lalu sentuh dengan tangan bagian input rangkaian ampli R atau L.apabila mengeluarkan suara duutt berarti rakitan kita benar,apabila tidak mengeluarkan suara lakukan cek ulang.

*siapkan rangkaian tone control.
Lihat fisik tone control disana ada tulisan
       L G R + -

Nah sambungkan L tone control ke L rangkaian ampli.begitu juga dengan R dan G nya.
untuk   +   -   diambil dari rangkaian power suplynya.

Setelah tersambung lihat lagi di fisik rangkaian tone control kita.disana ada
      L1 G1 dan R1
Ini untuk input dari hp atau dvd dll.




Sekian dulu tulisan dari saya,apabila ada yang kurang jelas boleh kasih komentarnya..
Terima kasih...

Lihat videonya disini


Semoga bermanfaat.
